订货数据

规格参数	订货号
CPU222-AR，220V AC电源，8点24VDC输入，6点继电器输出，16KB基本程序空间，10KB基本数据空间，1个PPI口	CPU222-AR

性能参数

物理特性
尺寸(宽×高×深)	90×80×62mm
功耗	12W
存储器特性
程序存储器	16KB
数据存储器	10KB
掉电保持	10年 (内部EEPROM)
常规特性
定时器总数       1ms       10ms       100ms	4 16 236
计数器总数	256
内存存贮器位	256
内存存储位掉电保持	112
时间中断	2个1ms分辨率
模拟电位器	2个8位分辨率
布尔量运算执行时间	0.15猀
浮点运算执行时间	8猀
实时时钟	内置
集成的通信功能
通讯接口	1个PPI 口，标准RS485 电平
PPI波特率	9.6K, 19.2K
最大站点数	每段32个站，每个网络126个站
最大主站数	32
点到点(PPI从站模式)	支持PPI主站对其NETR/NETW读写
I/O特性
本机数字量输入点数	8
输入类型	漏型/源型
本机数字量输出点数	6
输出类型	继电器干接点
数字I/O映象区	256(128输入/128输出)
模拟I/O映象区	64(32输入/32输出)
允许最大扩展I/O模块数	7
最大数字量I/O配置	248DI/DO
最大模拟量I/O配置	56AO/28AO
脉冲捕捉输入	14
高速计数器     总数     单相计数器     两相计数器	4 4×20KHz 2×20KHz
数字量输入特性
本机集成数字量输入点数	8
输入类型	漏型/源型 (IEC 类型1/漏型)
额定电压	24V DC
最大持续允许电压	30V DC
逻辑1信号 ( 最小) 逻辑0信号 ( 最大)	18 VDC，2.5mA 5 VDC，1mA

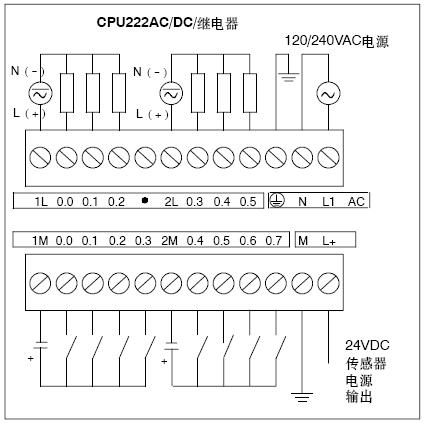

隔离(现场与逻辑) 光电隔离 隔离组	有 500V AC，1分钟 见接线图
同时接通的输入	8
最大电缆长度 屏蔽 非屏蔽	500米(标准输入) 50米(高速计数器输入) 300米(标准输入)
数字量输出特性
本机集成数字量输出点数	6
输出类型	继电器干接点
每点额定电流(最大) 浪涌电流(最大)	2A 5A，触点关闭
灯负载(最大)	30 WDC/200WAC
接通电阻(接点)	0.2欧姆
同时接通的输出	6
两个输出并联	是，仅输出同组时
最大电缆长度     屏蔽     非屏蔽	500米(标准输入) 150米(标准输入)
