近两三年，随着SIMOTION在国内的应用日趋广泛，热线上关于SIMOTION和上位机，尤其是和WinCC的通信问题也逐渐增多。
在WinCC V7.0之前，WinCC和SIMOTION的通信是需要借用OPC实现的，即在PC Station中插入OPC Server，建立到SIMOTION的S7连接（基于PROFIBUS和Industrial Ethernet），WinCC作为OPC Client再访问OPC Server实现数据交换。具体的实现步骤可以访问下载中心（http://www.ad.siemens.com.cn/download），搜索编号为A0687的操作指南《SIMOTION与OPC的通讯》。
从WinCC V7.0 SP3开始，WinCC提供和SIMOTION通信的通道（基于Industrial Ethernet），即在SIMOTION Scout中导出OPC变量表，在WinCC中导入变量表，而无须集成。具体的实现步骤可以访问下载中心（http://www.ad.siemens.com.cn/download），搜索编号为A0637的操作指南《如何实现WinCC和SIMOTION的工业以太网通讯》。
而在热线的实际case中，上述两个文档并不能解决所有的问题。

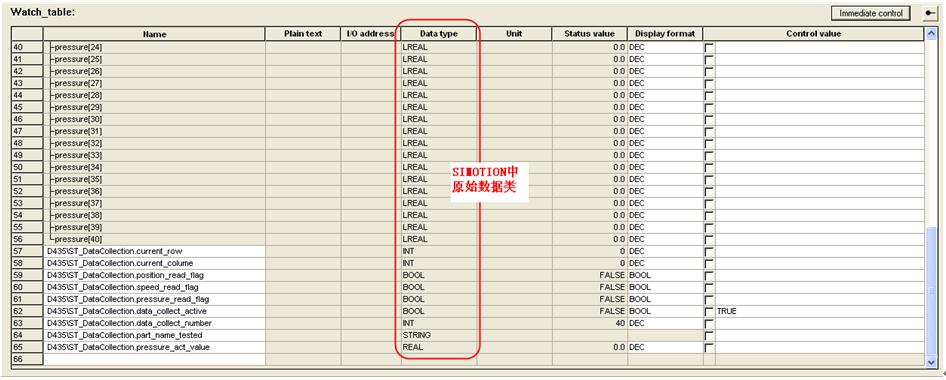

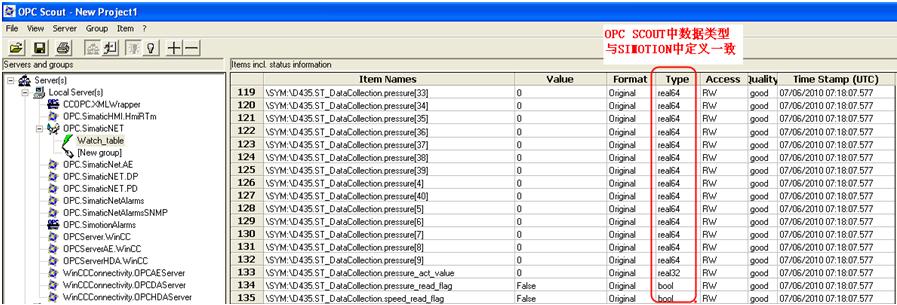

问题1：在SIMOTION Scout V4.2中定义的原始数据，导入到WinCC V7.0 SP3后数据类型全部丢失，全部变为signed 32-bit value，并且只有在WinCC中手动修改成原始定义数据类型才能正确读写。如下图所示：

经检查，当用Symbol File Configurator打开使用SIMOTION Scout导出的符号表时，Data Type一列中出现了VT_Empty（0x0000）。
解决方案： 使用SIMOTION Scout V4.2 SP1重新导出符号表后，然后在WinCC中导入，一切正常。

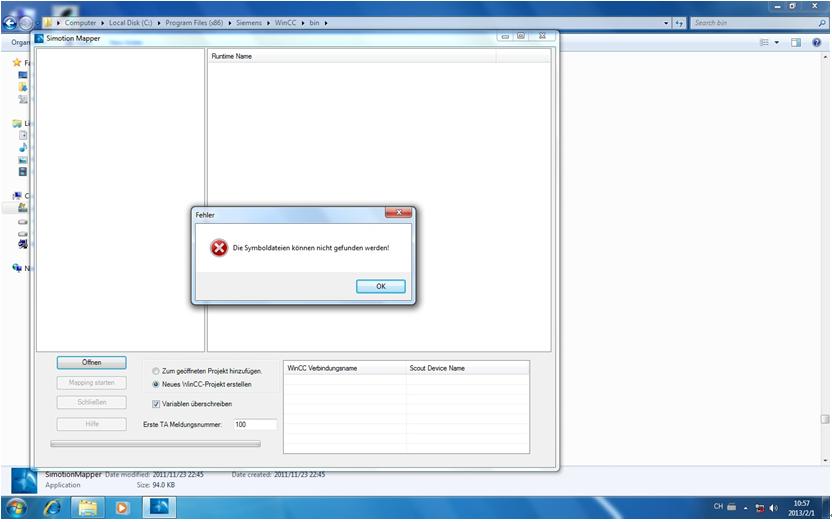

问题2： SIMOTION Scout V4.3 SP1 Update3导出OPC符号表ATI格式文件，在WinCC V7.0 SP3 Update1中导入时报错，如下图：

德语提示“文件格式不正确”。
在SIMATIC NET的Symbol Editor中打开该ATI文件报不兼容的错误，OPC Scout监控报Item类型未知的错误。
解决方案： 在SIMOTION Scout中，将需要监控的变量添加到Watch Table中，导出OPC变量时选择SIMATIC NET V7.x/V8.0和Watch Table（STI格式），然后在WinCC中导入，一切正常。
PS：上述两个案例也并不能解决所有的问题，根据经验，强烈建议：
1. 如果需要使用STEP7 V5.x，则安装欧洲版本。
2. 安装SIMOTION Scout时，将“控制面板”-“区域和语言”-“高级”中的区域设置为“英语（美国）”。
