322-1HH01-0AA0

更新:2016-04-04 19:11:44      点击:
  • 品牌:   JQECT
  • 型号:   322-1HH01-0AA0
  • 市场价:    元
  • 优惠价:    元 (已有 0 人购买)
  • 在线订购   加入收藏
产品介绍

16点数字量继电器输出;光耦隔离,抗干扰性能强,性能稳定。JQECT 300 I/O系列扩展模块可以与S7-300系列CPU及模块完美兼容及系统代替集成,随意无缝搭配使用,抗干扰力强,性能高效稳定。相同型号规格的模块,功能、性能、安装尺寸完全兼容。

订货数据
订货号
SM 322 16点输出 继电器 2A
322-1HH01-0AA0

技术规范

电源损耗



总路线消耗电流

100mA

总功耗

4.5W

数字量输入点数

16,继电器

电缆长度(屏蔽)

1000m

电缆长度(非屏蔽)

600m

输出短路保护

/

导致电路中断的电压极限

/

最大灯负载

200W

输出电压:“1”信号

/

输出电流:“1”信号

2A

触点机械寿命

1000000

触点电气寿命(额定负载电压)

100000

输出总电流(每组)

 8A

隔离



通道与背板总线之间

有,光电耦合

每组通道之间

开关频率



阻性负载,最大

1Hz

感性负载,最大

0.5Hz

漠负载,最大

1Hz

机械负载,最大

10Hz

状态显示

每个通道有绿色LED

前连接器

20

尺寸(长XX高)

40×125×120

订货号

322-1HH01-0AA0

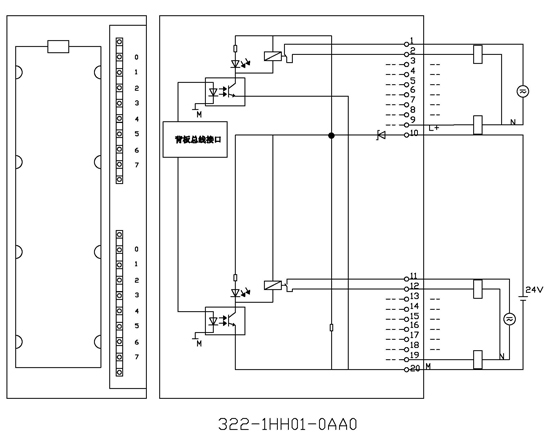

接线图

更多的型号如下表:

产品名称 产品型号
一、数字量模块
SM321 16DI,24V DC    JQECT 321-1BH02-0AA0
SM321 32DI,24V DC    JQECT 321-1BL00-0AA0
SM321 16DI,230V AC   JQECT 321-1FH00-0AA0
SM322 16DO,24V DC   JQECT 322-1BH01-0AA0
SM322 16DO,继电器   JQECT 322-1HH01-0AA0
SM322 8DO,继电器   JQECT 322-1HF01-0AA0
SM321 32DO,24V DC    JQECT 322-1BL00-0AA0
SM323 16DI/16DO   JQECT 323-1BL00-0AA0
SM323 8DI/8DO   JQECT 323-1BH01-0AA0
二、模拟量模块
SM332 4AO   JQECT 332-5HD01-0AB0
SM332 2AO   JQECT 332-5HB01-0AB0
SM331 8AI热电阻型   JQECT 331-7PF01-0AB0
SM331 8AI热电偶型   JQECT 331-7PF11-0AB0
SM331 8AI 16位 多功能型   JQECT 331-7KF02-0ABO
SM332 8AO   JQECT 332-5HF00-0AB0
SM331 8AI   JQECT 331-1KF02-0AB0
三、通信接口模块
MPI转以太网(占MPI口)   JQECT 343-1CX08
MPI转以太网(不占MPI口)   JQECT-S7MPI
IM 153通信总线模块   JQECT 153-1AA03-0XB0
四、附件周边
PPI MPI编程电缆 USB接口   JQECT 972-0CB20-0XA0
PS307 2A 电源   JQECT 307-1BA01-0AA0
PS307 5A 电源   JQECT 307-1EA01-0AA0
PS307 10A 电源   JQECT 307-1KA01-0AA0
200\300\400 PLC编程电缆   JQECT 972-0CB20-0XA0
标准附件
安装导轨 160毫米   JQECT 390-1AB60-0AA0
安装导轨 320毫米   JQECT 390-1AD60-0AA0
安装导轨 482毫米   JQECT 390-1AE80-0AA0
安装导轨 530毫米   JQECT 390-1AF30-0AA0
安装导轨 830毫米   JQECT 390-1AJ30-0AA0
有源导轨,可热插拔 483毫米   JQECT 195-1GA00-0XA0
有源导轨,可热插拔 530毫米   JQECT 195-1GF30-0XA0
有源导轨,可热插拔 620毫米   JQECT 195-1GG30-0XA0
PROFIBUS总线连接器90度无编程口   JQECT 972-0BA12-0XA0
PROFIBUS总线连接器90度有编程口   JQECT 972-0BB12-0XA0
PROFIBUS总线连接器35度无编程口   JQECT 972-0BA41-0XA0
PROFIBUS总线连接器35度有编程口   JQECT 972-0BB41-0XA0
总线连接器90度无编程口 快速连接   JQECT 972-0BA50-0XA0
总线连接器90度有编程口 快速连接   JQECT 972-0BB50-0XA0
20针前连接器 螺钉型   JQECT 392-1AJ00-0AA0
40针前连接器 螺钉型   JQECT 392-1AM00-0AA0
PROFIBUS总线电缆 紫色PVC护套 两芯屏蔽双绞线   JQECT 830-0EH10
