1  产品概述

 ETH-S7200支持SP9 STEP7、Wincc、组态王、MSGS、力控、Intouch、KEPServerEX ifix等SCADA上位机软件，直接代替CP243-1。



支持XP，WIN7，WIN8，WIN10系统，支持2台上位机同时通讯。



支持WinCC 直连功能(即不用 PC ACCESS )，使用 WinCC 自带的驱动[TCP/IP(auto)]连接 S7-200 。在工程应用中化复杂为简单、方便实 用。减少了因使用 OPC[即 PC ACCESS]而带来的通讯不稳定性。WinCC 中的 I、Q、M、DB1（切记是 DB1)与 S7-200 中的I、 Q 、M、V 一一对应,使用时非常简单，填完IP地址就可立即使用。同时S7-200 的编程软件 MicroWin 也可同时工作，可通过  ETH-S7200对S7-200进行上传下载程序，在线调试及监视，功能是相当的强大，西门子不能同时做到。



注：当运行西门子工控软件时出现“端口被占用或者另一个程序打开”的解决办法。 SIMATIC IEPG Help Service这个文件被 360 禁用了。



解决办法：

1.鼠标右键点击计算机，左键点击管理—>服务和应用程序—>服务—>然后激活

“SIMATIC IEPG Help Service”；如果激活不了，说明被 360 或其它杀毒软件阻止运行，将 s7oiehsx.exe 文件添加到"360 或其它杀毒软件"可执行文件信任表中，重新运行“SIMATIC IEPG Help Service”，最后重启电脑，重启 STEP 7。



解决办法：

2.鼠标左键点击开始—>运行—>services.msc 即激活“SIMATIC IEPG Help Service”；如果激 活不了，说明被 360 或其它杀毒软件阻止运行，将 s7oiehsx.exe 文件添加到"360 或其它杀毒软 件"可执行文件信任表中，重新运行“SIMATIC IEPG Help Service”，最后重启电脑，重启 STEP 7。



2   ETH-S7系列产品选型

 ETH-S7系列产品主分为两个系列：ETH-S7200系列、 ETH-S7300系列。



l  ETH-S7200直通型：适用于西门子S7200系列、用于西门子、JQECT及国产S7-200系列PLC控制系统的以太网通讯；其X2的扩展接口可以连接支持多主站通讯的触摸屏（西门子品牌、PROFACE品牌）和通讯电缆（西门子原装）。

l  ETH-S7300：适用于西门子300/400系列等PLC控制系统和西门子840D、840D SL数控系统的以太网通讯；其X2的扩展接口可以连接支持多主站通讯的触摸屏（西门子品牌、PROFACE品牌）和通讯电缆（西门子原装）。



3  ETH-S7系列安装、诊断

3.1安装

1、将西门子PLC控制器上电；

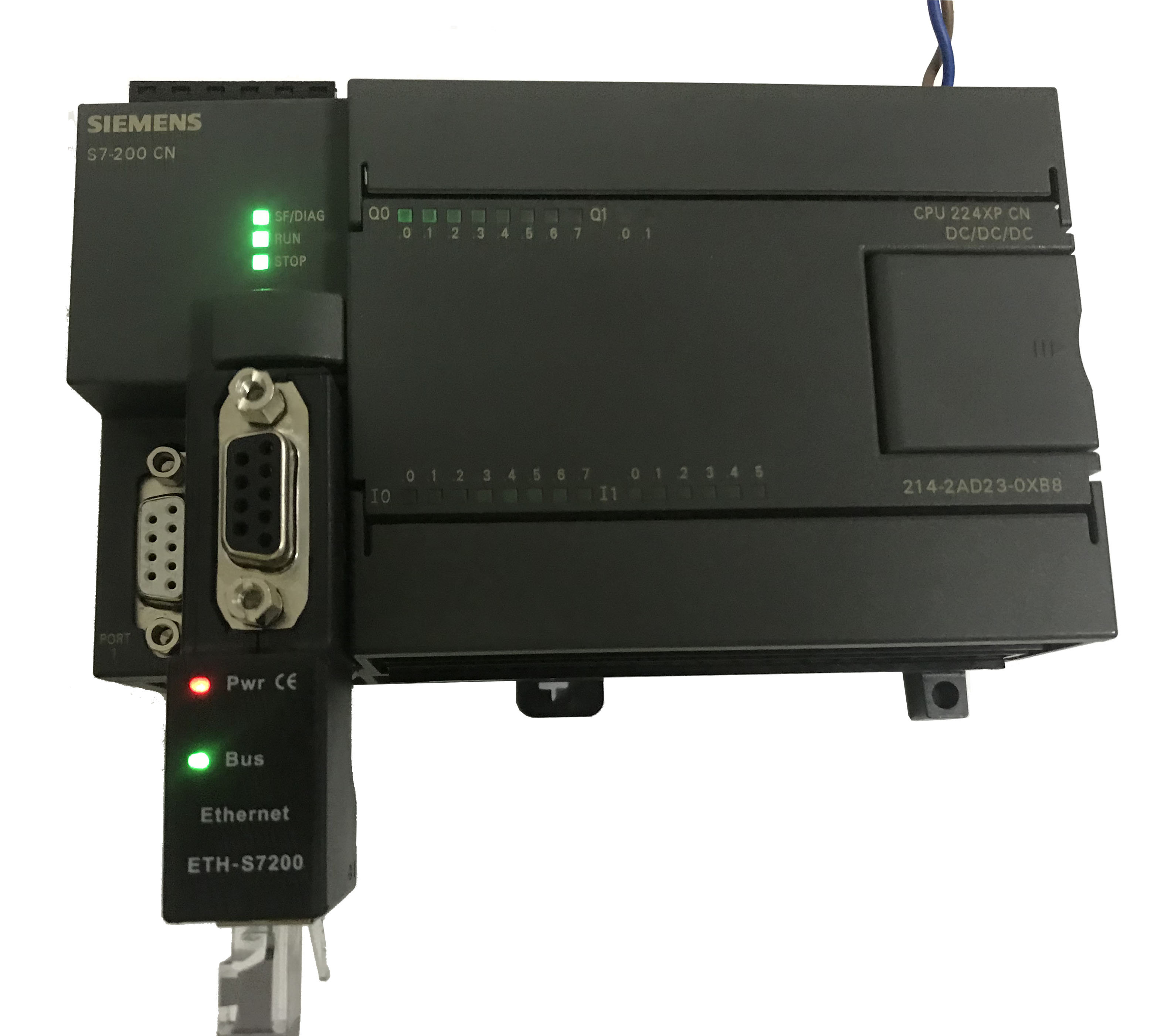

2、将 ETH-S7200模块插入到PLC的DB9通讯口，并拧紧螺栓加以固定；

3、用一根网线连接 ETH-S7200模块和电脑。

3.2诊断

1、JQECT ETH-S7200模块的红色电源指示灯Pwr灯将立即常亮；

2、ETH-S7200模块的绿色总线指示灯Bus灯应在3秒内常亮，Bus灯常亮表明 ETH-S7200模块已自动锁定了PLC通讯口的波特率，此状态为未通讯时的正常状态，也是正常通讯的前提；

3、 ETH-S7200模块的RJ45端口的绿色Link灯应常亮，Link灯常亮表明 ETH-S7系列已经建立了以太网连接。



注意：

当 ETH-S7200模块插在PLC的PPI通讯口，并且处于未通讯的状态时发现Bus灯非【常亮】状态（即无法锁定PLC通讯口的波特率），一般为以下情况：

PLC的通讯口被设置成了自由口通讯，解决方法：将PLC的拨码开关打到STOP状态，再次尝试连接。



4. ETH-S7系列参数设定

当需要对 ETH-S7200的参数进行修改（比如修改IP地址）时，可以通过登录Web网页或者使用ETH-S7200参数设置软件来实现。

一般情况下，只要保证 ETH-S7200和电脑的IP地址在同一网段，其它参数无需设置，就可以正常通讯了。

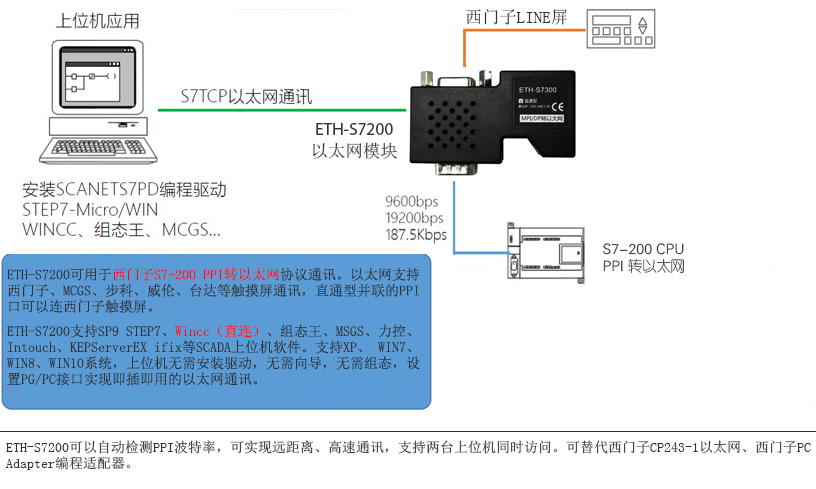

ETH-S7200可用于西门子S7-200 PPI转以太网协议通讯。以太网支持西门子、MCGS、步科、威伦、台达等触摸屏通讯，直通并联的PPI口可以连西门子触摸屏。



ETH-S7200支持SP9 STEP7、Wincc（直连）、组态王、MSGS、力控、Intouch、KEPServerEX ifix等SCADA上位机软件。支持XP、 WIN7、WIN8、WIN10系统，上位机无需安装驱动，无需向导，无需组态，设置PG/PC接口实现即插即用的以太网通讯。

ETH-S7200可以自动检测PPI波特率，可实现远距离、高速通讯，支持两台上位机同时访问。可替代西门子CP243-1以太网、西门子PC Adapter编程适配器。
