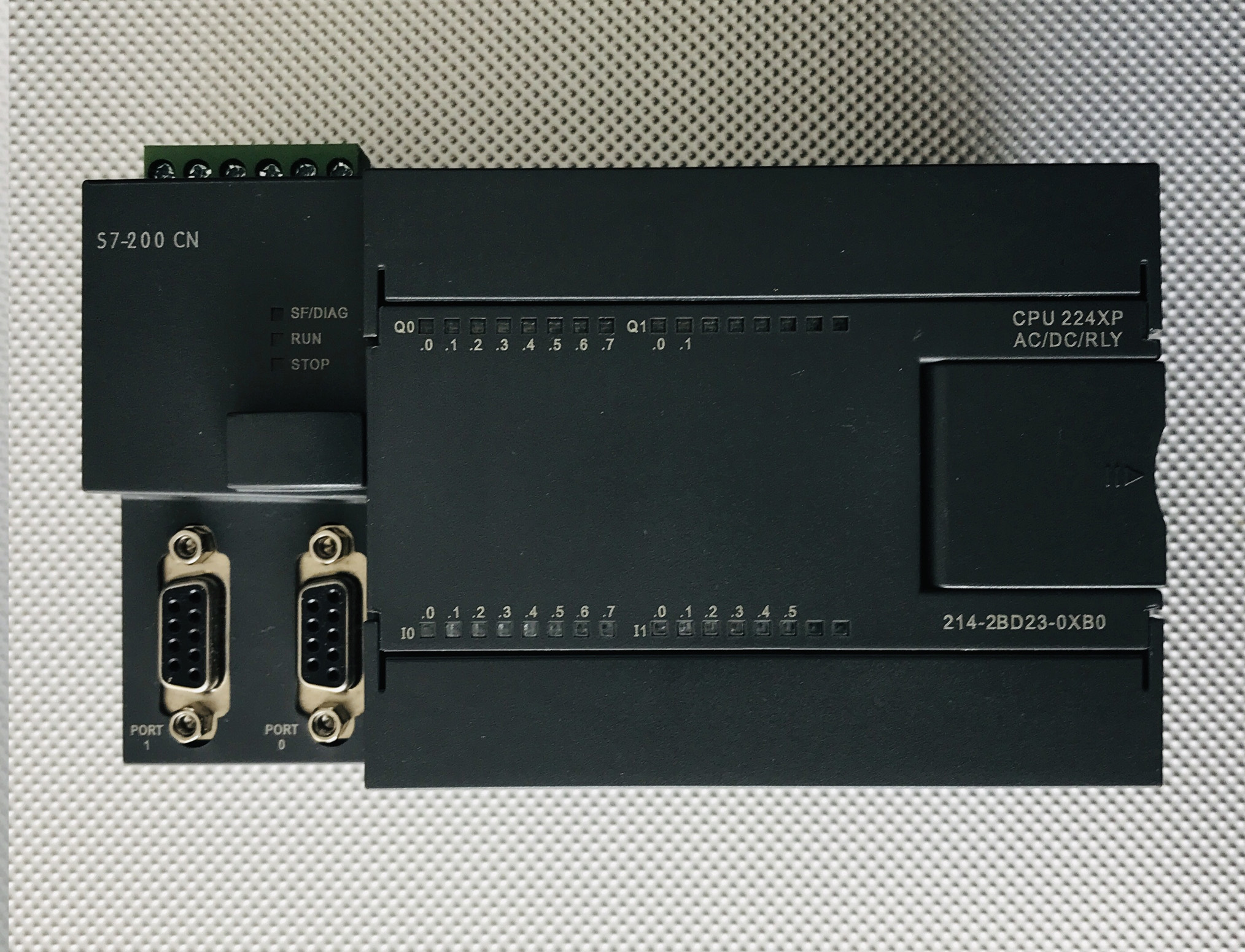

CPU 224XP 214-2BD23-0XB0
更新：2019-11-20 17:07:59 点击：
- 品牌： JQECT
- 型号： 214-2BD23-0XB0
- 市场价： 900 元
- 优惠价： 500 元 (已有 0 人购买)
产品介绍
基本概述：224XP主机，214-2BD23-0XB0,程序空间36KB,数据空间20KB,220VAC电源, 14点输入 24VDC/10点输出继电器,2点模拟量输入/1点模拟量输出, 2个PPI通讯口，可扩展7个模块
| 常规特性 | |
| 尺寸(宽×高×深) | 140×80×62mm |
| 功耗 | 7W |
| 程序存储器 | 36KB |
| 数据存储器 | 20KB |
| 数据掉电保持 | 内部FLASH，永久保持 |
| 内置实时时钟 | 时间保持2年以上（可更换电池） |
| 定时器总数 | 256 |
| 1ms | 4 |
| 10ms | 16 |
| 100ms | 236 |
| 计数器总数 | 256 |
| 内存存贮器位 | 256 |
| 内存存贮器位掉电保持 | 112 |
| 时间中断 | 2×1ms分辨率 |
| 边沿中断 | 4个上升沿和/或4个下降沿 |
| 模拟电位器 | 2个8位分辨率 |
| 布尔量运算执行时间 | 0.3μs |
| 浮点运算执行时间 | 8μs |
| 时钟 | 内置 |
| 供电电源 | |
| +5V | 660mA |
| 24V | 400mA |
| 集成的通信功能 | |
| 通讯接口 | 2个PPI通信口，RS485电平，内嵌MODBUS协议 |
| PPI波特率 | 9.6, 19.2和187.5k |
| 自由口波特率 | 1.2kbaud 至 115.2k |
| 每段最大电缆长度 | 波特率为187.5时1000米，38.4k时1200米 |
| 使用隔离中继器 | 50米 |
| 未使用隔离中继器 | |
| 最大站点数 | 每段32个站，每个网络126个站 |
| 最大主站数 | 32 |
| 点到点(PPI主站模式) | 是(NETR/NETW)，共8个，2个保留 |
| I/O特性 | |
| 本机数字量输入点数 | 14 |
| 输入类型 | 漏型/源型 |
| 本机数字量输出点数 | 10 |
| 输出类型 | 继电器，干触点 |
| 数字I/O映象区 | 256(128输入/128输出) |
| 模拟I/O映象区 | 64(32输入/32输出) |
| 允许最大扩展I/O模块数 | 7 |
| 最大数字量I/O点数 | 230 |
| 最大模拟量I/O点数 | 56AI/28DO |
| 脉冲捕捉输入 | 14 |
| 高速计数器 | 6 |
| 总数 | 6×30KHz |
| 单相计数器 | 4×20KHz |
| 两相计数器 | |
| 数字量输入特性 | |
| 本机集成数字量输入点数 | 14 |
| 输入类型 | 漏型/源型 (IEC 类型1/漏型) |
| 额定电压 | 24V DC |
| 最大持续允许电压 | 30V DC |
| 逻辑1信号 ( 最小) | 18 VDC，2.5mA |
| 逻辑0信号 ( 最大) | 5 VDC，1mA |
| 隔离(现场与逻辑) | 有 |
| 光电隔离 | 500V AC，1分钟 |

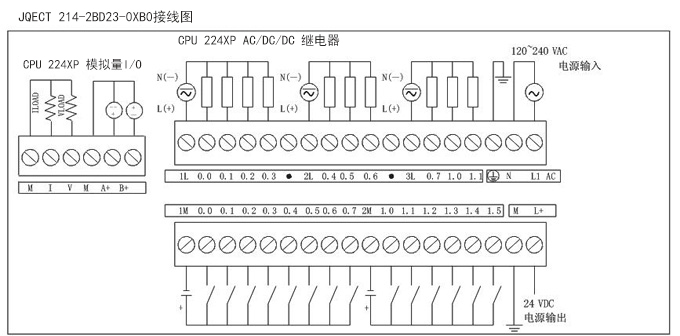

| 隔离组 | 见接线图 |
| 同时接通的输入 | 14 |
| 最大电缆长度 | |
| 屏蔽 | 500米(标准输入) |
| 50米(高速计数器输入) | |
| 非屏蔽 | 300米(标准输入) |
| 数字量输出特性 | |
| 本机集成数字量输出点数 | 10 |
| 输出类型 | 继电器，干触点 |
| 每点额定电流(最大) | 2A |
| 浪涌电流(最大) | 5A，触点关闭 |
| 灯负载(最大) | 5 WDC/200WAC |
| 接通电阻(接点) | 0.2欧姆 |
| 同时接通的输出 | 10 |
| 两个输出并联 | 是，仅输出同组时 |
| 最大电缆长度 | |
| 屏蔽 | 500米(标准输出) |
| 非屏蔽 | 150米(标准输出) |
| 模拟量输入特性 | |
| 本机集成模拟量输入点数 | 2点 |
| 模拟量输入字节 | 单端 |
| 电压范围 | ± 10 V |
| 数据字格式，满量程范围 | -32,000至+32,000 |
| DC输入阻抗 | >20K欧姆 |
| 最大输入电压 | 30VDC |
| 分辨率 | 11位，加1符号位 |
| LSB值 | 4.88 mV |
| 隔离 | 无 |
| 精度 | |
| 最差情况，0°至55°C | ±满量程的2.5% |
| 典型，25°C | ±满量程的1.0% |
| 重复性 | ±满量程的0.05% |
| 模拟到数字转换时间 | 125 ms |
| 转换类型 | SigmaDelta |
| 步响应 | 最大250 ms |
| 噪音抑制 | 典型为-- 20dB@50Hz |
| 模拟量输出特性 | |
| 本机集成模拟量输出点数 | 1点 |
| 信号范围 | |
| 电压范围 | 0～10V (有限电源) |
| 电流 | 0～20mA (有限电源) |
| 数据字格式，满量程范围 | 0至+32000 |
| 分辨率，满量程 | 12位 |
| LSB值 | |
| 电压 | 2.44 mV |
| 电流 | 4.88uA |
| 隔离 | 无 |
| 精度 | |
| 最差情况，0°至55°C | ±满量程的2% |
| 典型，25°C | ±满量程的3% |
| 重复性 | ±满量程的1% |
| 建立时间 | |
| 电压输出 | < 50uS |
| 电流输出 | < 100uS |
| 最大输出驱动 | |
| 电压输出 | ≥ 5000欧姆最小 |
| 电流输出 | ≤ 500欧姆最大 |
