224EXP以太网CPU 214-1EA23-0XB0

更新:2019-11-20 17:23:23      点击:
  • 品牌:   JQECT
  • 型号:   214-1EA23-0XB0
  • 市场价:    元
  • 优惠价:    元 (已有 0 人购买)
  • 在线订购   加入收藏
产品介绍

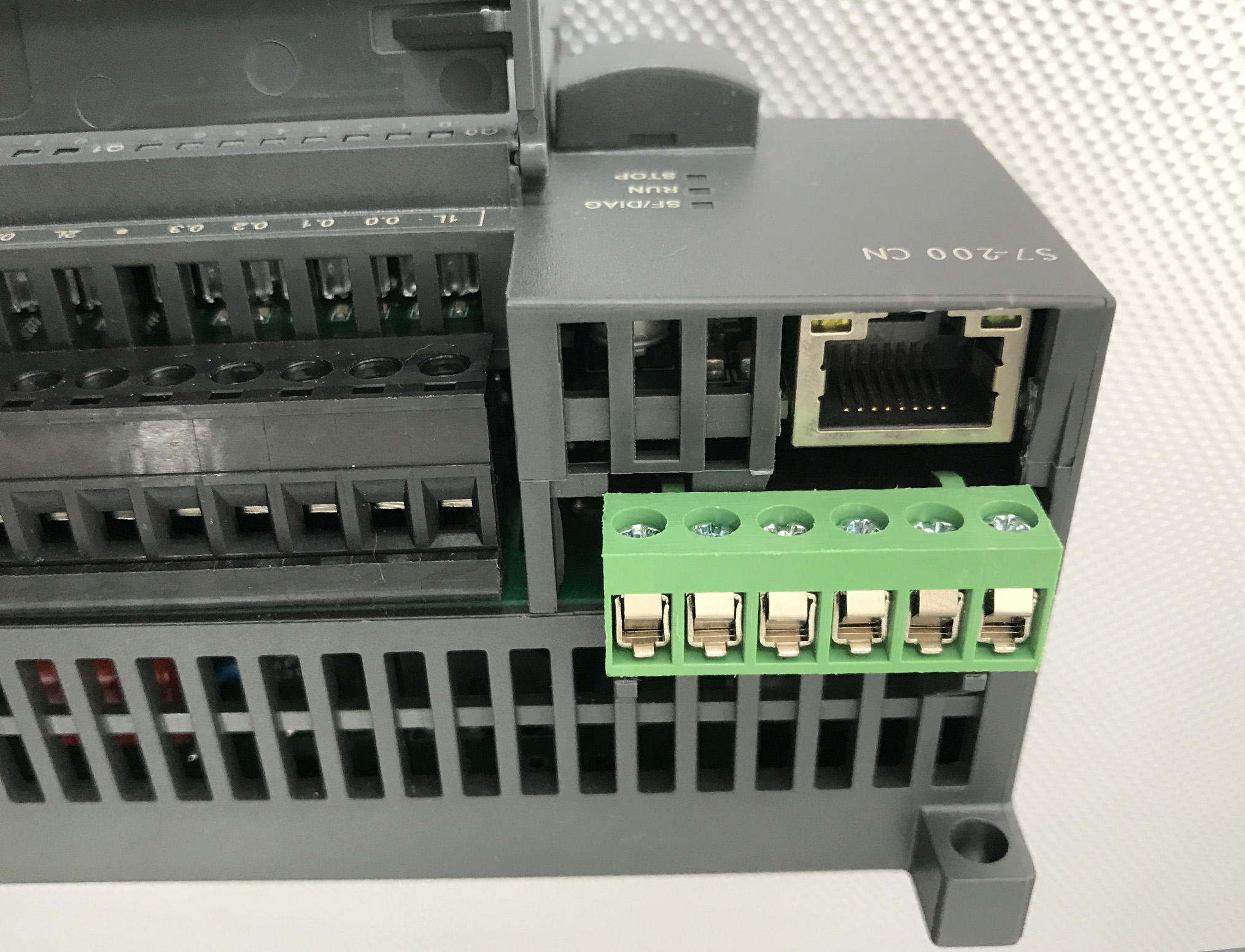

产品概述:224EXP以太网CPU 214-1EA23-0XB0,24VDC, 14点输入 24VDC/10点 输出 晶体管,2点模拟量输入/1点模拟量输出,2个PPI通讯口,1个RJ45以太网口,集成CP243功能,支持MODBUS-TCP主站及从站,支持PPI主站,可扩展7个200系列模块


 常规特性
尺寸(宽×高×深) 140×80×62mm
功耗 5.5W
      程序存储器 36KB
      数据存储器 20KB
      数据掉电保持 内部EEPROM,永久保持
      内置实时时钟 时间保持2年以上(可更换电池)
定时器总数 256
      1ms 4
      10ms 16
      100ms 236
计数器总数 256
内存存贮器位 256
内存存贮器位掉电保持 112
时间中断 2×1ms分辨率
边沿中断 4个上升沿和/或4个下降沿
模拟电位器 2个8位分辨率
布尔量运算执行时间 0.3μs
浮点运算执行时间 8μs
时钟 内置
供电电源
      +5V 660mA
      24V 400mA
 集成的通信功能

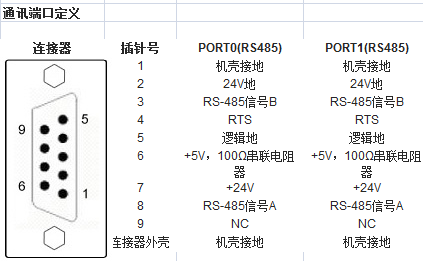

通讯接口 2个PPI通信口,RS485电平,1个10M/100Mbps自适应以太网口,内嵌MODBUS-TCP主站及从站协议
PPI波特率 9.6, 19.2和187.5k
自由口波特率 1.2kbaud 至 115.2k
每段最大电缆长度 波特率为187.5时1000米,38.4k时1200米
      使用隔离中继器 50米
      未使用隔离中继器
最大站点数 每段32个站,每个网络126个站
最大主站数 32
点到点(PPI主站模式) 是(NETR/NETW),共8个,2个保留
RJ45 CP243-I 以太网通信参数
默认IP地址 PLC IP192.168.1.218
     码:255.255.255.0
网关:192.168.1.1
STEP 7 MicroWIN 连接设置 打开MicroWin[设置PG/PC 接口],选好网卡驱动。
点击
[通信]填写IP地址:192.168.1.218
MicroWin 设置完毕,即可对214-2ED23进行编程了!
WinCC 连接设置 Wincc 可直连,无需OPC,双击变量管理,打开变量管理器,添加驱动;设置TCP/IP,选好网卡,在连接参数里填写好IP地址。注:刷新时间不要选择根据变化。

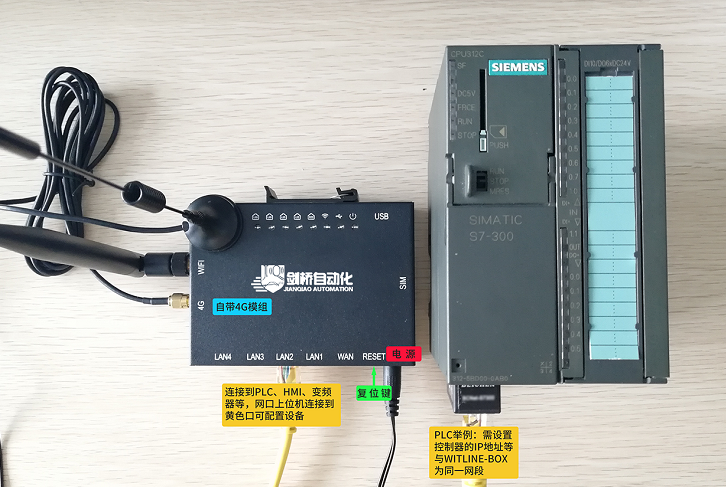

PLC远程监控 配合WITLINE-VD802-4G工业远程智控通,二步配置即可,1、设备与PLC在同一网关。2设备远程的帐号即可。
 I/O特性
本机数字量输入点数 14
输入类型 漏型/源型
本机数字量输出点数 10
输出类型 晶体管,PNP型
数字I/O映象区 256(128输入/128输出)
模拟I/O映象区 64(32输入/32输出)
允许最大扩展I/O模块数 7
最大数字量I/O点数  230
最大模拟量I/O点数  56AI/28DO
脉冲捕捉输入 14
高速计数器 6
    总数 6×30KHz
    单相计数器 4×20KHz
    两相计数器
 数字量输入特性
本机集成数字量输入点数 14
输入类型 漏型/源型 (IEC 类型1/漏型)
额定电压 24V DC
最大持续允许电压 30V DC
逻辑1信号 ( 最小) 18 VDC,2.5mA
逻辑0信号 ( 最大) 5 VDC,1mA
隔离(现场与逻辑)
光电隔离 500V AC,1分钟

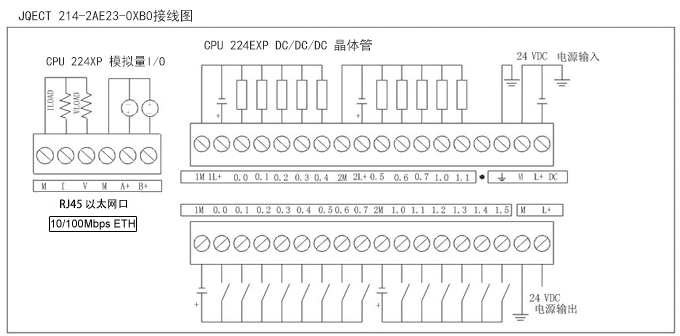

隔离组 见接线图
同时接通的输入 14
最大电缆长度
屏蔽 500米(标准输入)
50米(高速计数器输入)
非屏蔽 300米(标准输入)
 数字量输出特性
本机集成数字量输出点数 8
输出类型 晶体管 MOSFET
每点额定电流(最大) 0.75A
每个公共端的额定电流(最大) 6A
漏电流(最大) 10uA
灯负载(最大) 5W
感性嵌位电压 L+ 减48 VDC,1 W功耗
接通电阻(接点) 0.3欧姆典型(0.6 欧姆最大)
同时接通的输出 8
两个输出并联 是,仅输出同组时
最大电缆长度
    屏蔽 500米(标准输出)
    非屏蔽 150米(标准输出)
 模拟量输入特性
本机集成模拟量输入点数 2点
模拟量输入字节 单端
电压范围 ± 10 V
数据字格式,满量程范围 -32,000至+32,000
DC输入阻抗 >20K欧姆
最大输入电压 30VDC
分辨率 11位,加1符号位
LSB值 4.88 mV
隔离
精度
最差情况,0°至55°C ±满量程的2.5%
典型,25°C ±满量程的1.0%
重复性 ±满量程的0.05%
模拟到数字转换时间 125 ms
转换类型 SigmaDelta
步响应 最大250 ms
噪音抑制 典型为-- 20dB@50Hz
 模拟量输出特性
本机集成模拟量输出点数 1点
信号范围
电压范围 0~10V (有限电源)
电流 0~20mA (有限电源)
数据字格式,满量程范围 0至+32000
分辨率,满量程 12位
LSB值
电压 2.44 mV
电流 4.88uA
隔离
精度
最差情况,0°至55°C ±满量程的2%
典型,25°C ±满量程的3%
重复性 ±满量程的1%
建立时间
电压输出 < 50uS
电流输出 < 100uS
最大输出驱动
电压输出 ≥ 5000欧姆最小
电流输出 ≤ 500欧姆最大
