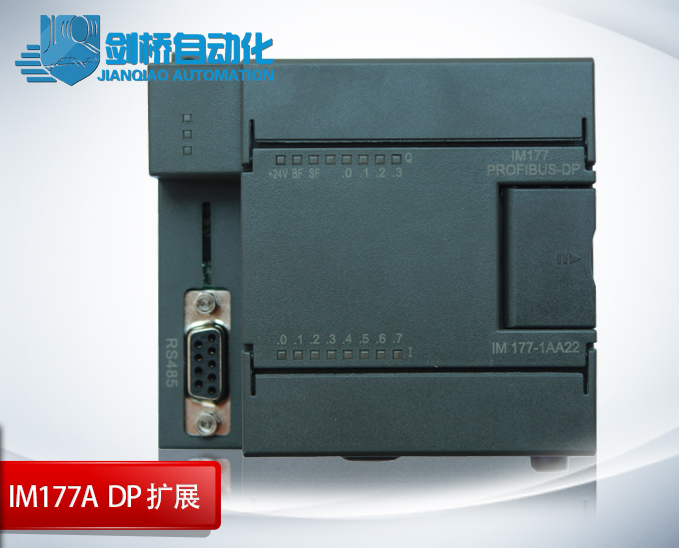

产品介绍
PROFIBUS-DP扩展从站模块,输入双向光电隔离。
总线、通道隔离技术,可靠性高,抗干扰能力强。
最大通讯速率12MDPS,独立作为DP从站、可扩展7个IO模块。
本体自带8DI、4DO,性价比非常高。
订货数据
|
订货号
|
IM177A DP扩展从站模块
|
IM177-1AA22
|
产品参数
型号 |
IM177A DP扩展从站模块 |
产品概述 |
RS485、24V DC供电 9.6K-12Mbps自适应, |
订货号 |
JQECT 177-1AA22 |
电气接口 |
RS485 |
工作电源 |
24V DC |
工作电流损耗 |
≥60mA |
总线+5V DC电流损耗 |
≥100mA |
是否连接CPU |
否(独立做为从站) |
支持协议 |
PROFIBUS-DP从站 |
支持波特率 |
9.6K/19.2K/45.45K/93.75K 187.5K/500K/1M/1.5M/3M/6M/12M |
24V输出电源 |
Max 400mA |
|
小于等于19.2K,1000M |
15.45-187.5K,800M |
|
500K,400M |
|
1M/1.5M,200M |
|
3M-12M,100M |
|
从站地址设置 |
1-63(拨码开关设置) |
每段最大站数 |
31 |
每个网络最大站数 |
63,至少一个主站,最多62个IM177 从站 |
输入输出特性 |
|
输入类型 |
漏型/源型 |
额定电压 |
24V DC |
输出类型 |
固态-MOSFET(晶体管源型) |
每点额定电流(最大) |
0.75A |
浪涌电流(最大) |
8A,100毫秒 |
显示指示 |
电源+24V绿色灯,BF红色灯,SF红色灯 |
工作温度 |
0-60℃ |
尺寸 |
90*80*62 |
