331-7KF02-0AB0
- 品牌： JQECT
- 型号： 331-7KF02-0AB0
- 市场价： 元
- 优惠价： 元 (已有 0 人购买)
8通道模拟量输入，全功能测温模块，分辨率16位；外部机械量程开关可以极大的提高测量的稳定性；抗干扰能力强，性能稳定；电流输入带过流保护。JQECT 300 I/O系列扩展模块可以与S7-300系列CPU及模块完美兼容及系统代替集成，随意无缝搭配使用，抗干扰力强，性能高效稳定。相同型号规格的模块，功能、性能、安装尺寸完全兼容。
|
订货数据
|
订货号
|
|
SM 331 8路输入 全能型
|
331-7KF02-0AB0
|
|
技术规范 |
|
|
电源损耗 |
|
|
鴠骘值 |
24V DC |
|
总路线消耗电流 |
100mA |
|
L+消耗电流 |
25mA |
|
总功耗 |
1W |
|
变送器的电源 |
|
|
鬠电电流 |
每通道最大60mA |
|
短路保护 |
有 |
|
模拟量输入通道 |
8 |
|
电缆长度（屏蔽） |
200m；80mV时最长50m |
|
输入类型及范围 |
|
|
电压 |
±80mV,±250mV，±500mV，±1V,±2.5V,±5V，1~5V，±10V |
|
四线电流 |
±3.2mA，±10mA，±20mA，4~20mA， |
|
谠线电流 |
4~20mA， |
|
电阻 |
600Ω，300Ω，150Ω |
|
热电耦 |
K,J,N,E,L |
|
热电阻 |
Pt100,Ni100 |
|
A/D转换精度 |
16位 |
|
基本转换时间 |
|
|
每通道 |
0.5ms/12.5ms/25ms/100ms |
|
干扰抑制频率 |
400/50/60/10Hz |
|
误差（整个温度范围内运行极限） |
|
|
电压 |
±0.6% |
|
电流 |
±0.6% |
|
电阻 |
±0.6% |
|
温度 |
±1℃ |
|
中断 |
|
|
诊断中断 |
有，每组可设置参数 |
|
脠偧值中断 |
有，可设置参数 |
|
隔离 |
|
|
通道之间 |
无 |
|
通道与背板总线之间 |
有 |
|
前连接器 |
20针 |
|
尺寸（长X宽X高） |
40×125×120 |
|
订货号 |
331-7KF02-0AB0 |
|

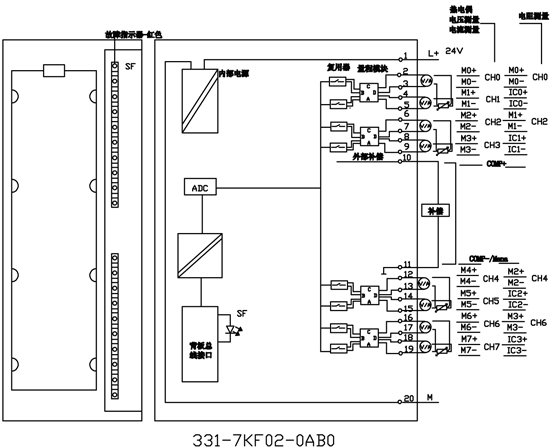

接线图 |
|
|
|
|
更多的型号如下表：
产品名称
产品型号
一、数字量模块
SM321 16DI，24V DC
JQECT 321-1BH02-0AA0
SM321 32DI，24V DC
JQECT 321-1BL00-0AA0
SM321 16DI，230V AC
JQECT 321-1FH00-0AA0
SM322 16DO，24V DC
JQECT 322-1BH01-0AA0
SM322 16DO，继电器
JQECT 322-1HH01-0AA0
SM322 8DO，继电器
JQECT 322-1HF01-0AA0
SM321 32DO，24V DC
JQECT 322-1BL00-0AA0
SM323 16DI/16DO
JQECT 323-1BL00-0AA0
SM323 8DI/8DO
JQECT 323-1BH01-0AA0
二、模拟量模块
SM332 4AO
JQECT 332-5HD01-0AB0
SM332 2AO
JQECT 332-5HB01-0AB0
SM331 8AI热电阻型
JQECT 331-7PF01-0AB0
SM331 8AI热电偶型
JQECT 331-7PF11-0AB0
SM331 8AI 16位 多功能型
JQECT 331-7KF02-0ABO
SM332 8AO
JQECT 332-5HF00-0AB0
SM331 8AI
JQECT 331-1KF02-0AB0
三、通信接口模块
MPI转以太网（占MPI口）
JQECT 343-1CX08
MPI转以太网（不占MPI口）
JQECT-S7MPI
IM 153通信总线模块
JQECT 153-1AA03-0XB0
四、附件周边
PPI MPI编程电缆 USB接口
JQECT 972-0CB20-0XA0
PS307 2A 电源
JQECT 307-1BA01-0AA0
PS307 5A 电源
JQECT 307-1EA01-0AA0
PS307 10A 电源
JQECT 307-1KA01-0AA0
200\300\400 PLC编程电缆
JQECT 972-0CB20-0XA0
标准附件
安装导轨 160毫米
JQECT 390-1AB60-0AA0
安装导轨 320毫米
JQECT 390-1AD60-0AA0
安装导轨 482毫米
JQECT 390-1AE80-0AA0
安装导轨 530毫米
JQECT 390-1AF30-0AA0
安装导轨 830毫米
JQECT 390-1AJ30-0AA0
有源导轨，可热插拔 483毫米
JQECT 195-1GA00-0XA0
有源导轨，可热插拔 530毫米
JQECT 195-1GF30-0XA0
有源导轨，可热插拔 620毫米
JQECT 195-1GG30-0XA0
PROFIBUS总线连接器90度无编程口
JQECT 972-0BA12-0XA0
PROFIBUS总线连接器90度有编程口
JQECT 972-0BB12-0XA0
PROFIBUS总线连接器35度无编程口
JQECT 972-0BA41-0XA0
PROFIBUS总线连接器35度有编程口
JQECT 972-0BB41-0XA0
总线连接器90度无编程口 快速连接
JQECT 972-0BA50-0XA0
总线连接器90度有编程口 快速连接
JQECT 972-0BB50-0XA0
20针前连接器 螺钉型
JQECT 392-1AJ00-0AA0
40针前连接器 螺钉型
JQECT 392-1AM00-0AA0
PROFIBUS总线电缆 紫色PVC护套 两芯屏蔽双绞线
JQECT 830-0EH10
