1 产品概述
ETH-S7300支持SP9 STEP7、Wincc、博图、组态王、MSGS、力控、Intouch、KEPServerEX ifix等SCADA上位机软件,直接代替CP343-1。
支持XP,WIN7,WIN8,WIN10系统,支持2台上位机同时通讯。

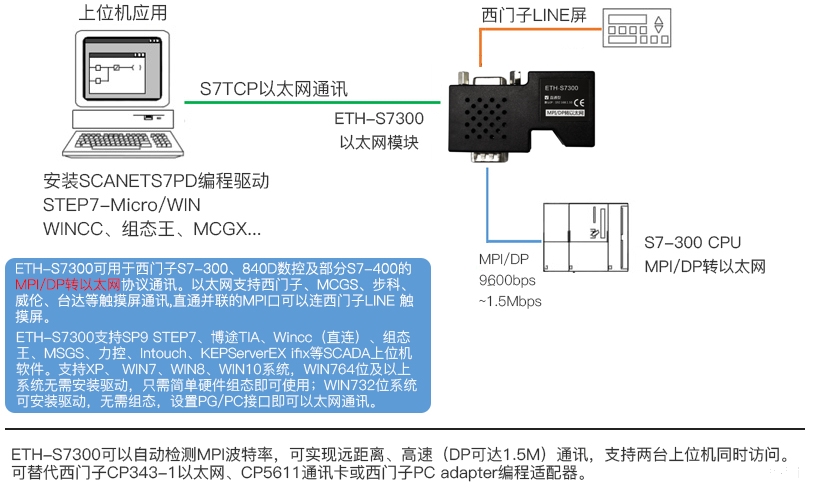

ETH-S7300是针对西门子S7-300PLC开发的以太网转换器,使用十分方便,对用户完全透明,无需在上位机和 PLC 中添加任何程序,安装后立即可以使用。它将西门子 S7-300 的 MPI/DP 协议转换为西门子 Profinet 协议(TCP/IP 协议),使其可以与各种知名上位软件 (如 WinCC、组态王、力控、KEPServerEX 等)实现远距离、高速(最高可达 1.5M)通讯,并可以同时连接 Step-7对西门子 S7-300 进行编程。它可以自动检测波特率。它可以通过 Internet 实现跨地域数据传送。它与西门子以太网通讯处理器 CP343-1 功能相似,可替代西门子 CP5611、CP5613、CP5512 通讯卡和西门子 PC adapter 编程适配器。
注:当运行西门子工控软件时出现“端口被占用或者另一个程序打开”的解决办法。 SIMATIC IEPG Help Service这个文件被 360 禁用了。
解决办法:
1.鼠标右键点击计算机,左键点击管理—>服务和应用程序—>服务—>然后激活
“SIMATIC IEPG Help Service”;如果激活不了,说明被 360 或其它杀毒软件阻止运行,将 s7oiehsx.exe 文件添加到"360 或其它杀毒软件"可执行文件信任表中,重新运行“SIMATIC IEPG Help Service”,最后重启电脑,重启 STEP 7。
解决办法:
2.鼠标左键点击开始—>运行—>services.msc 即激活“SIMATIC IEPG Help Service”;如果激 活不了,说明被 360 或其它杀毒软件阻止运行,将 s7oiehsx.exe 文件添加到"360 或其它杀毒软 件"可执行文件信任表中,重新运行“SIMATIC IEPG Help Service”,最后重启电脑,重启 STEP 7。
2 ETH-S7系列产品选型
CKSKY ETH-S7系列产品主分为两个系列: ETH-S7200系列、 ETH-S7300系列。
l ETH-S7200直通型:适用于西门子S7200系列、用于西门子、及国产S7-200系列PLC控制系统的以太网通讯;其X2的扩展接口可以连接支持多主站通讯的触摸屏(西门子品牌、PROFACE品牌)和通讯电缆(西门子原装)。
l ETH-S7300:适用于西门子300/400系列等PLC控制系统和西门子840D、840D SL数控系统的以太网通讯;其X2的扩展接口可以连接支持多主站通讯的触摸屏(西门子品牌、PROFACE品牌)和通讯电缆(西门子原装)。
3 ETH-S7系列安装、诊断
3.1安装
1、将西门子PLC控制器上电;

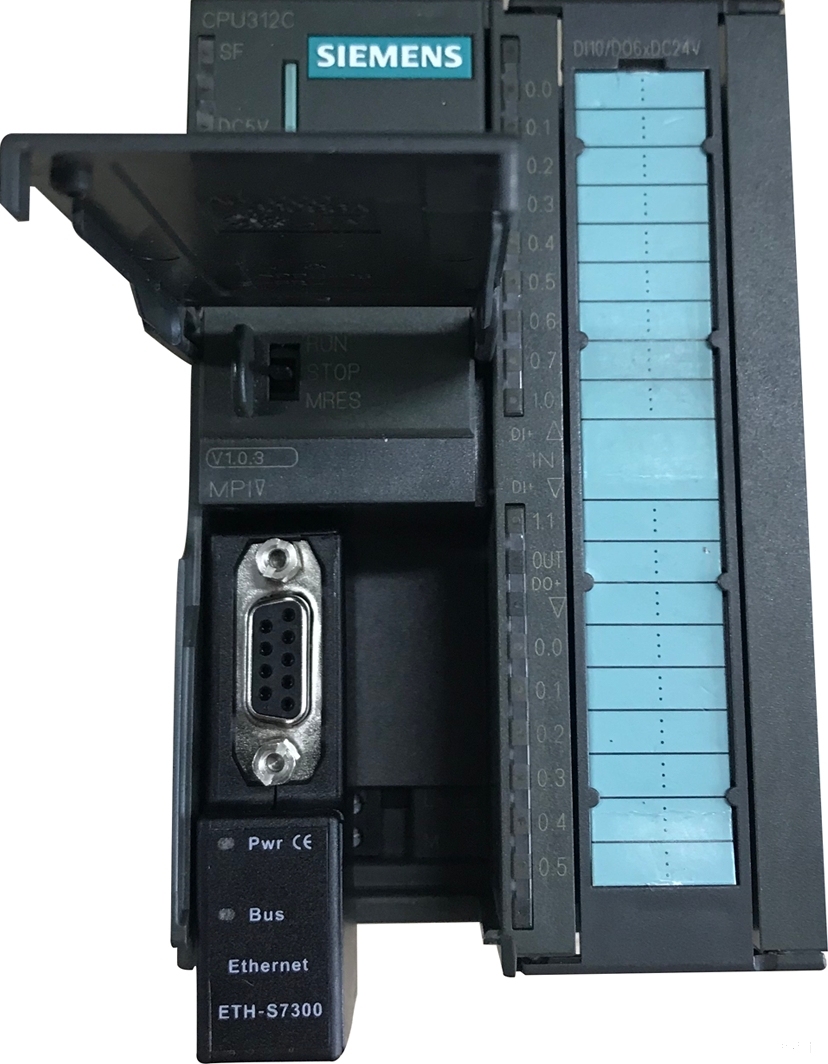

2、将 ETH-S7300模块插入到PLC的MPI/DP通讯口,并拧紧螺栓加以固定;
3、用一根网线连接 ETH-S7300模块和电脑。
3.2诊断
1、 ETH-S7300模块的红色电源指示灯Pwr灯将立即常亮;
2、 ETH-S7300模块的绿色总线指示灯Bus灯应在3秒内常亮,Bus灯常亮表明 ETH-S7300模块已自动锁定了PLC通讯口的波特率,此状态为未通讯时的正常状态,也是正常通讯的前提;
3、 ETH-S7300模块的RJ45端口的绿色Link灯应常亮,Link灯常亮表明 ETH-S7系列已经建立了以太网连接。
注意:
当 ETH-S7300模块插在PLC的MPI/DP通讯口,并且处于未通讯的状态时发现Bus灯非【常亮】状态(即无法锁定PLC通讯口的波特率),一般为以下情况:
PLC的通讯口被设置成了自由口通讯,解决方法:将PLC的拨码开关打到STOP状态,再次尝试连接。
4. ETH-S7系列参数设定
当需要对 ETH-S7300的参数进行修改(比如修改IP地址)时,可以通过登录Web网页或者使用ETH-S7300参数设置软件来实现。
当 ETH-S7300模块插在PLC的PROFIBUS通讯口,并且处于未通讯的状态时发现Bus灯非【常亮】状态(即无法锁定PLC通讯口的波特率),一般为以下情况:
1、 新的PLC的PROFIBUS口默认是未启用状态,解决方法:通过MPI通讯口对PROFIBUS通讯口进行配置并且下载硬件配置;
2、 PROFIBUS通讯口的波特率高于1.5M bps,解决方法: ETH-S3200模块在PROFIBUS通讯口下支持的最高波特率为1.5M bps,将PROFIBUS通讯口的波特率设置为1.5M bps。
一般情况下,只要保证 ETH-S7300和电脑的IP地址在同一网段,其它参数无需设置,就可以正常通讯了。
