223-1BF22 完全兼容S7-200系列

更新:2017-09-01 16:20:28      点击:
  • 品牌:   JQECT
  • 型号:   223-1BF22
  • 市场价:   0 元
  • 优惠价:   请咨询客服 元 (已有 0 人购买)
  • 在线订购   加入收藏
产品介绍

4点数字量输入/4点输出,24 VDC;晶体管输出,光耦隔离;抗干扰性能优,使用稳定。
由于功能兼容,JQECT 200的输入输出模块可以与S7-200系统集成。
输入输出指示灯和接线端子相对应接线端子可拆卸,方便检测和维修。
极性反接保护功能;过压,过流保护功能;总线,通道隔离技术;兼容设计,应用方便。

订货数据
订货号
EM223,24V DC 4输入/4输出
223-1BF22

电气参数

总线消耗电流

40mA

总功耗

2W

输入特性

数字量输入点数

4

额定电压

24V DC , 4mA

逻辑0电压范围

05V DC

逻辑1 电压范围

1530V DC

最大输入延时

4.5ms

信号输入类型

PNP/NPN

光电隔离(现场到逻辑)

500V AC , 1分钟

电缆长度(屏蔽)

500M

电缆长度(非屏蔽)

300M

输出特性

数字量输出点数

4

输出类型

晶体管

隔离

晶体管

额定电压

24V DC

电压范围

20.428.80V AC

额定电流

0.75A

灯负载

5W

触点机械寿命

/

触点机械寿命(额定负载电压)

/

电缆长度(屏蔽)

500M

电缆长度(非屏蔽)

150M

尺寸和重量

尺寸(长XX高)(mm

46×80×62

净重

160g

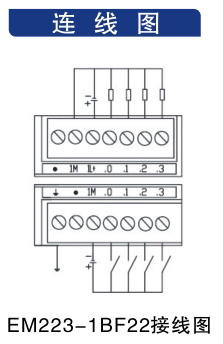

接线图
