223-1BH22 完全兼容S7-200系列
- 品牌： JQECT
- 型号： 223-1BH22
- 市场价： 0 元
- 优惠价： 请咨询客服 元 (已有 0 人购买)
8点数字量输入/8点输出，24V DC；晶体管输出，光耦隔离；抗干扰性能优，使用稳定。
由于功能兼容，JQECT 200的输入输出模块可以与S7-200系统集成。
输入输出指示灯和接线端子相对应接线端子可拆卸，方便检测和维修。
极性反接保护功能；过压，过流保护功能；总线，通道隔离技术；兼容设计，应用方便。
|
订货数据
|
订货号
|
|
EM223，24V DC 8输入/8输出
|
223-1BH22
|
|
电气参数 |
|
|
总线消耗电流 |
80mA |
|
总功耗 |
3W |
|
输入特性 |
|
|
数字量输入点数 |
8 |
|
额定电压 |
24V DC , 4mA |
|
逻辑“0”电压范围 |
0—5V DC |
|
逻辑“1” 电压范围 |
15—30V DC |
|
最大输入延时 |
4.5ms |
|
信号输入类型 |
PNP/NPN |
|
光电隔离（现场到逻辑） |
500V AC , 1分钟 |
|
电缆长度（屏蔽） |
500M |
|
电缆长度（非屏蔽） |
300M |
|
输出特性 |
|
|
数字量输出点数 |
8 |
|
输出类型 |
晶体管 |
|
隔离 |
光耦 |
|
额定电压 |
24V DC |
|
电压范围 |
20.4—28.8V DC |
|
额定电流 |
0.75A |
|
灯负载 |
5W |
|
触点机械寿命 |
/ |
|
触点机械寿命（额定负载电压） |
/ |
|
电缆长度（屏蔽） |
500M |
|
电缆长度（非屏蔽） |
150M |
|
尺寸 |
|
|
尺寸（长X宽X高）（mm） |
71.2×80×62 |
|

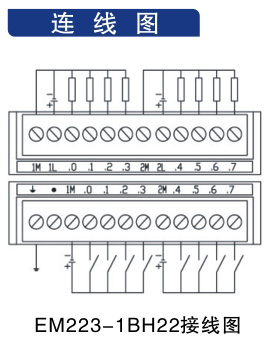

接线图 |
|
|
|
|
