235-0KD22 完全兼容S7-200系列
- 品牌： JQECT
- 型号： 235-0KD22
- 市场价： 0 元
- 优惠价： 请咨询客服 元 (已有 0 人购买)
4路模拟量输入，1路模拟量输出；分辨率电压输出12位，电流输出11位。
由于功能兼容，JQECT 200的模拟量模块可以与S7-200系统集成。

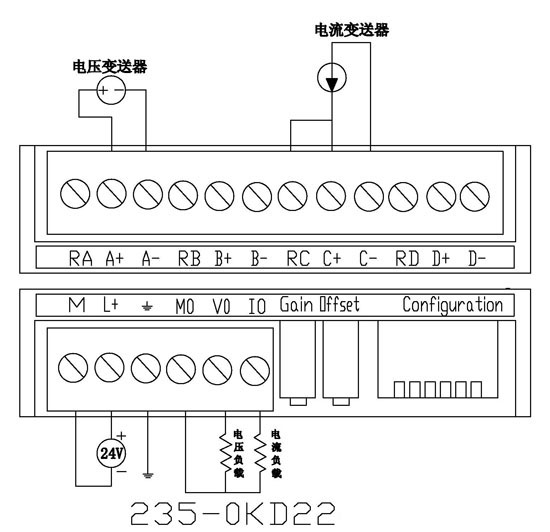

输入输出指示灯和接线端子相对应接线端子可拆卸，方便检测和维修。
极性反接保护功能；过压，过流保护功能；总线，通道隔离技术；兼容设计，应用方便。
|
订货数据
|
订货号
|
|
EM235 4路模拟量输入/1路模拟量输出
|
235-0KD22
|
|
电气参数 |
||
|
·总线消耗电流 |
30mA |
|
|
·从L+消耗电流 |
60mA |
|
|
·功耗 |
2W |
|
|
模拟量输入点数和类型 |
4；差分输入 |
|
|
最大输入电压 |
30V |
|
|
最大输入电流 |
32mA |
|
|

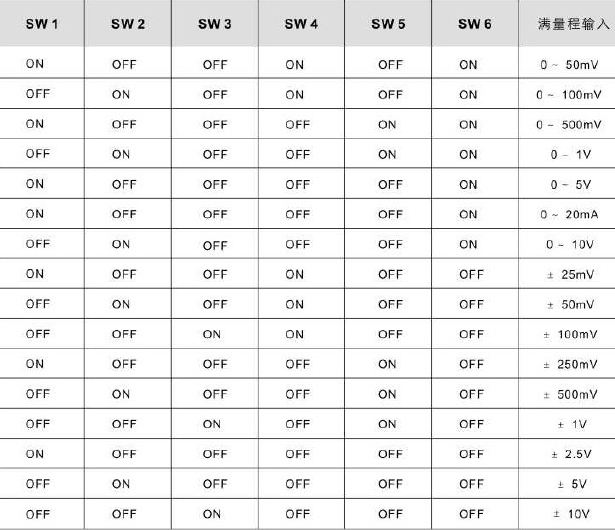

电压输入范围：单极性 |
0~50mV,0~100 mV，0~500mV 0~1V,0 ~5V;0~10V |
|
|
双极性 |
0~1V,0~5V,0~10V ±1V, ±2.5V, ±5V, ±10V ±25mV, ±50mV, ±100mV, ±250mV, ±500mV |
|
|
电流输入范围 |
0~20mA |
|
|
分辨率 |
12位 |
|
|
单极性量程范围 |
0~32，000 |
|
|
双极性量程范围 |
-32，000~+32，000 |
|
|
模数转换时间 |
＜250μs |
|
|
模拟量输出点数 |
1 |
|
|
电压输出范围 |
-10~+10 V |
|
|
电流输出范围 |
0~20mA |
|
|
负载电阻：电压输出时 |
最小5KΩ |
|
|
电流输出时 |
最大0.5KΩ |
|
|
分辨率 |
12位电压输出；11位电流输出 |
|
|
数据字格式：电压输出 |
-32，000~+32，000 |
|
|
电流输出 |
0~32，000 |
|
|
基本误差 |
满量程的±0.5% |
|
|
尺寸和订货号 |
||
|
尺寸（长 X 宽 X 高） |
71.2×80×62 |
|
|
订货数据 |
235-0KD22 |
|
